令牌环帧格式

先决条件—— 以太网帧格式

• 拓扑结构- 环拓扑
• 传输—— 单向的
• 编码– 差分曼彻斯特编码
• 访问控制- 代币传递
• 数据速率- 4Mbps，16Mbps

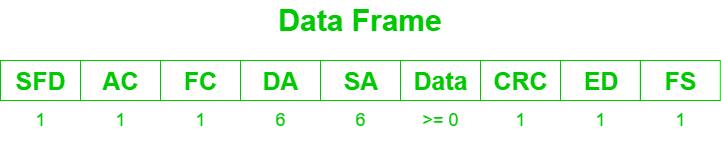

令牌环帧格式：

• 开始帧分隔符（SFD）– 通知每个站点令牌（或数据帧）的到达或帧的开始。它用于同步时钟。

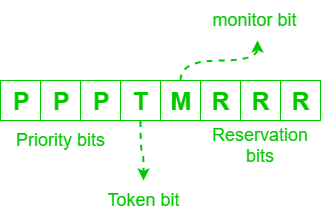

• 访问控制（AC）——

  优先级位 和 预订位 帮助实施优先权。优先级位=保留位=3。例如：-服务器的优先级为7，客户端的优先级为0。

  令牌位 用于指示令牌帧的存在。如果令牌位=1–>令牌帧，如果令牌位=0–>不是令牌帧。

  监控位 帮助解决孤立数据包问题。它包含在CRC中，因为监视器是强大的机器，在修改监视器位时可以重新计算CRC。如果监视器位=1–>由监视器盖章，如果监视器位=0–>尚未由监视器盖章。

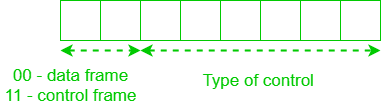

• 帧控制（FC）– 前2位表示帧包含数据还是控制信息。在控制帧中，该字节指定控制信息的类型。
• 目的地地址（DA）和源地址（SA）—— 由两个6字节字段组成，用于指示源和目标的MAC地址。

• 数据- 根据所采用的令牌保留策略，数据长度可以从0到最大令牌保持时间（THT）不等。令牌环对数据大小没有下限，即比以太网更具优势。

• 循环冗余校验（CRC）– 32位CRC，用于检查帧中的错误，即帧是否损坏。如果帧已损坏，则其将被丢弃。

• 结束分隔符（ED）– 它用于标记帧的结束。在以太网中，长度字段用于此目的。它还包含指示损坏帧的位，并标识逻辑序列中最后一个帧。

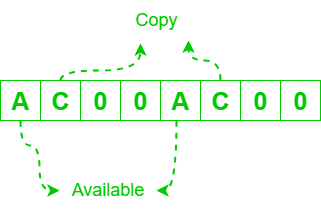

• 帧状态（FS）– 它是一个终止数据帧的1字节字段。 由于CRC不覆盖FS字节，因此在修改AC位时，目的地不必重新计算CRC，因此它使用2个AC位副本作为错误检测机制（100%冗余）。
