大门|大门-CS-2002 |问题27

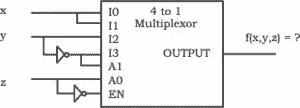

考虑下面的多路复用器，其中10, 11, 12、13是四个数据输入线，分别由两个地址线组合A1A0＝00, 01、10, 11选择，F是多路复用器的输出。EN是使能输入。

由上述电路实现的函数f（x，y，z）为： （A） xyz’ （B） xy+z （C） x+z （D） 这些都不是 答复: （A） 说明： F=（A1’A0’I0+A1’A0I1+A1A0’I2+A1A0I3）*

F=（XYZ’+XYZ+Y’ZY+ZY’）Z’ F=（XYZ’+XYZ+ZY’（Y+1））Z’ F=（XYZ’+XYZ+ZY’*1）Z’ F=（XY（Z’+Z）+ZY’）Z’ F=（XY+ZY’）Z’ F=XYZ’+0 F=XYZ’

因此，选项（A）是正确的。
