大门|大门-CS-2002 |问题50

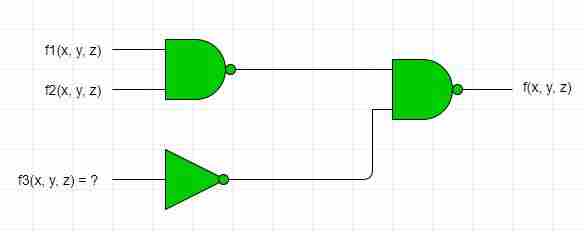

考虑下面的逻辑电路，其输入和功能和输出是F。

鉴于此

f1(dx, y, z) = ∑(0, 1, 3, 5),
f2(dx, y, z) = ∑(6, 7) and
f(dx, y, z) = ∑(1, 4, 5),

f3是： （A） ∑(1, 4, 5) （B） ∑(6, 7) （C） ∑(0, 1, 3, 5) （D） 这些都不是 答复: （A） 说明： 功能f将是：

f = ((f1f2)′(f3)')′ = (f1f2) + f3

由于两个表达式中的AND将包含公共项，而f1和f2没有任何公共项，因此f1f2为0，因此f=f3=∑（1,4,5）。

选项（A）是正确的。 这个问题的小测验
