数字逻辑中的锁存器

锁存器是基本的存储元件，可根据信号电平（而非信号转换）进行操作。由时钟转换控制的锁存器是 人字拖鞋 .闩锁是电平敏感设备。闩锁对车辆的设计很有用 异步时序电路 .

SR（设置重置）闩锁- SR闩锁是一种具有以下功能的电路： （i） 2个交叉耦合的或非门或2个交叉耦合的与非门。 （ii）2个输入S用于设置，R用于重置。 （iii）2输出Q，Q’。

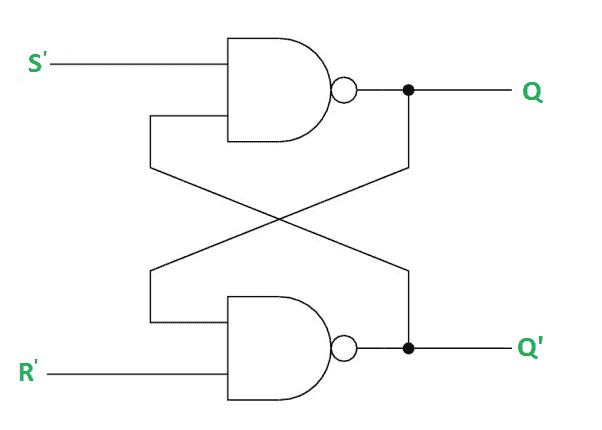

在正常情况下，两个输入都保持为0。以下是带与非门的RS闩锁：

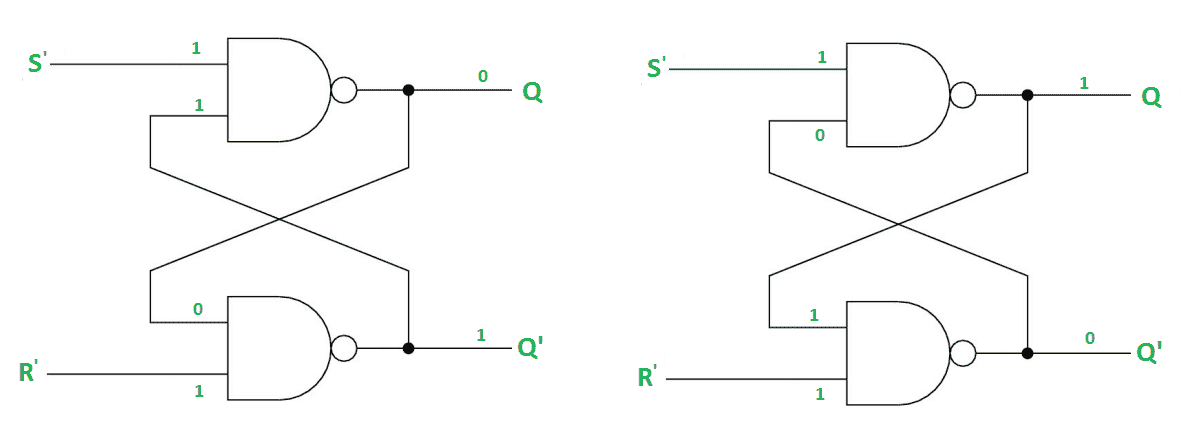

案例1:S’=R’=1（S=R=0）—— 如果Q=1，第二个与非门的Q和R’输入均为1。 如果Q=0，第二个与非门的Q和R’输入分别为0和1。

案例2:S’=0，R’=1（S=1，R=0）—— 当S’=0时，第一个与非门的输出，Q=1( 设定状态 ).在第二个与非门中，当Q和R’输入为1时，Q’=0。

案例3:S’=1，R’=0（S=0，R=1）—— 当R’=0时，第二个与非门的输出Q’=1。在第一个与非门中，当Q和S的输入为1时，Q=0( 重置状态 ).

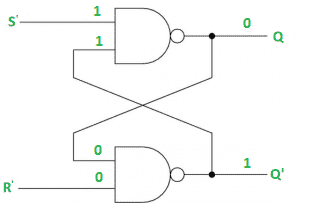

案例4:S’=R’=0（S=R=1）—— 当S=R=1时，Q和Q’都变为1，这是不允许的。因此，输入条件是禁止的。

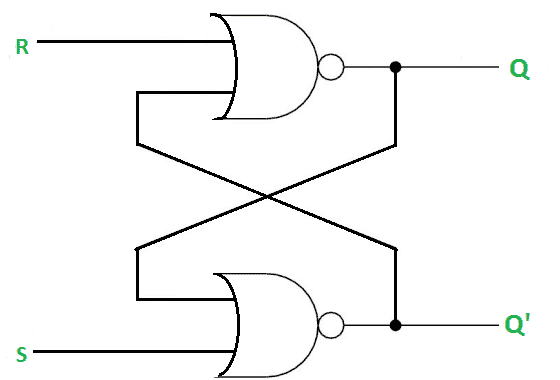

使用NOR门的SR闩锁如下所示：

门控SR闩锁– 选通SR锁存器是带有启用输入的SR锁存器，启用为1时工作，启用为0时保持以前的状态。

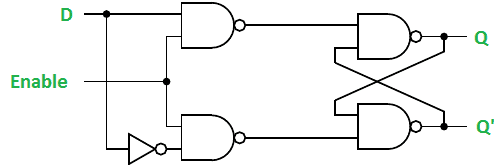

门控D闩锁- D闩锁与SR闩锁相似，但做了一些修改。在这里，输入是相互补充的。具有使能信号的D锁存器的设计如下所示：

D-Latch的真值表如下所示：

由于输出与输入D相同，D锁存器也称为 透明闩锁 .考虑到真值表，具有使能输入的D锁存器的特性方程可以如下所示：

Q(n+1) = EN.D + EN'.Q(n)

参考： 数字电子产品——Atul P.Godse，Deepali A.Godse夫人
