8254 PIT与8085微处理器的接口

先决条件—— 8254控制寄存器和操作模式 问题—— 在8085微处理器中编写汇编语言程序，当8254的时钟频率为2MHz时，用计数器1作为二进制计数器产生1kHz的方波。

假设—— 假设C0（计数器0）、C1（计数器1）、C2（计数器2）、CR（控制寄存器）的端口地址分别为80小时、81小时、82小时、83小时。

对于上述问题，8254必须在模式3下工作，即方波发生器。 寄存器的计数以时钟频率/方波频率给出 计数=2 MHz/1 KHz = 2000 =（07D0）H 现在数据是16位的，所以控制寄存器中的RW1=1和RW0=1的值。当我们想要选择C1（计数器1）时，控制寄存器中SC1=0和SC0=1的值。控制寄存器中模式3的M2=0、M1=1和M2=1的值。对于二进制计数器，CR中LSB的值为0。

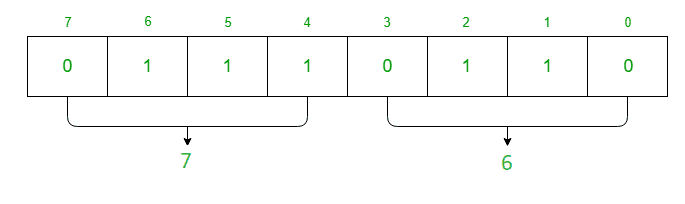

因此，控制寄存器（CR）由下式给出：，

算法-

1. 将数据76按顺序移动
2. 显示发送至端口83的数据的内容
3. 将数据D0按顺序移动
4. 显示端口81的内容
5. 将数据07按顺序移动
6. 显示发送至端口81的数据的内容
7. 停止

项目-

解释——

1. MVI A 76 用于将CR（控制寄存器）的内容移动到寄存器A。
2. 出局83 用于将A的值分配给作为控制寄存器的端口83。
3. MVI A D0 用于将计数器1数据的低位字节移动到寄存器A。
4. 出局81 用于将A的值分配给端口81，即计数器1。
5. MVI A 07 用于将计数器1的数据的较高字节移动到寄存器A。
6. 出局81 用于将A的值分配给端口81，即计数器1。
7. HLT 用于结束程序。
