微软威胁建模工具2016 |集1

在讨论了 威胁建模 现在我们知道了什么是威胁建模，以及威胁建模的两种方法是什么- 基于DFD的威胁建模集1 , & 第二组 以及基于流程图的威胁建模。 在本文中，我们将详细讨论Microsoft威胁建模工具2016。该工具可以：

• 可以为产品和服务创建DFD
• 分析DFD以自动生成潜在威胁列表
• 建议设计漏洞的潜在缓解措施
• 编制报告，列出已识别和缓解的威胁
• 为威胁建模创建自定义模板

Microsoft威胁建模工具将STERE威胁分类方案应用于已识别的威胁。 STRIDE是欺骗、篡改、否认、信息披露、特权提升的首字母缩写。 此工具可免费下载和使用。 您可以通过以下链接从Microsoft官方网站下载该工具： 微软威胁建模工具 下载该工具后，下次运行ThreatModelingTool2016。msi并按照以下步骤安装该工具。

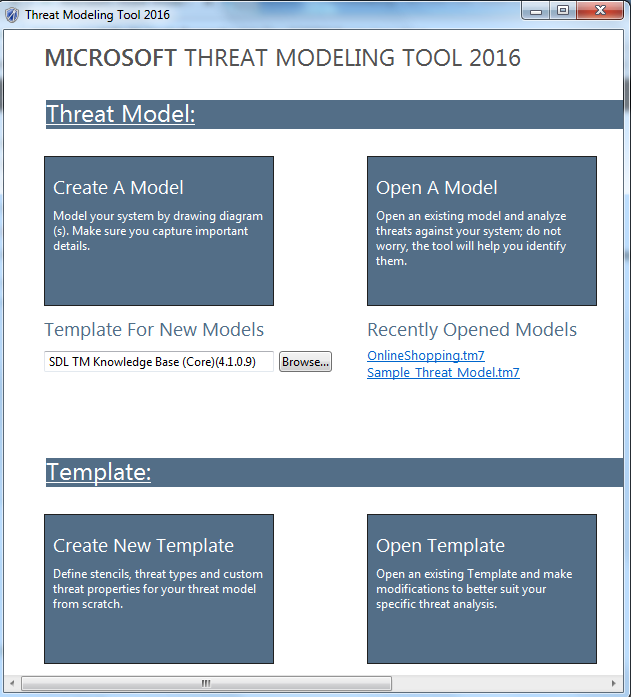

运行该工具时，有四种情况可用。

1. 创建新的威胁模型 ：通过绘制图表创建系统的新模型。我们将详细讨论这个场景。默认情况下，新模型的模板是SDL TM知识库（Core）（4.1.0.9）
2. 修改现有威胁模型： 打开现有模型，分析系统面临的威胁。可以通过从初始屏幕上最近打开的模型列表中选择所需的模型，或通过导航到“文件”菜单中的“打开”选项，打开现有模型进行更改。
3. 创建新模板： 从头开始为您的威胁模型定义模板、威胁类型和自定义威胁属性。
4. 修改现有模板： 打开现有模板进行修改，以更好地适应您的特定威胁分析

单击“创建新模型”选项开始威胁分析。 主屏幕将有三个窗格：绘图画布、模板、元素属性。

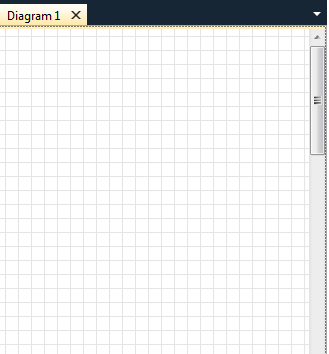

• 绘图画布： 这是用户为要建模的系统绘制数据流图的空间。建议的过程是从一个简单的图表开始，添加详细信息来解释系统并显示所有信任边界。如果使用子图，可以将设计横向扩展到多个图纸中，并将高级图元扩展到其内部构件图元中。

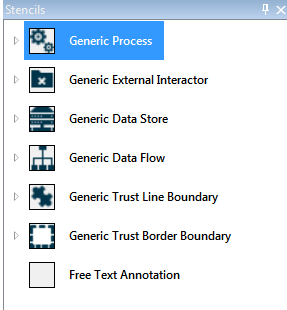

• 模板： 这显示了帮助更精确地绘制DFD的大量图标和组件。使用更具体的元素可以产生更精确的威胁。“模具”窗格显示按常规模具分类的模具树视图。

以下是可用元素列表：

1. 通用过程
   1. OS进程：它意味着一个windows进程。
   2. 线程：指windows进程中的执行线程。
   3. 内核线程：它是windows内核中的一个执行线程。
   4. 本机应用程序：它是Win32或Win64应用程序的表示
   5. 托管应用程序：它是的一种表示。NET应用程序。
   6. 厚客户端：它是厚客户端的一种表示
   7. 浏览器客户端：它是浏览器客户端的一种表示形式。
   8. 浏览器和ActiveX插件：它是浏览器插件的一种表示形式
   9. Web服务器：它是Web服务器进程的表示。
   10. Windows应用商店进程：它是Windows应用商店进程的一种表示形式。
   11. Win32服务：它是网络服务的一种表示。
   12. Web应用程序：向用户交付Web内容。
   13. Web服务：公开编程接口。
   14. 虚拟机：在Hyper-V分区上运行的虚拟机。
   15. 在非微软操作系统上运行的应用程序：这些是在谷歌或苹果的操作系统上运行的微软应用程序。
2. 通用外部交互器
   1. 浏览器：它是外部web浏览器的一种表示形式。
   2. 授权提供程序：它是外部授权提供程序的表示。例如Facebook等。
   3. 外部Web应用程序：它是向人类用户交付Web内容的外部Web应用程序（如门户或前端）的表示。
   4. 外部Web服务：它是公开编程接口的外部Web服务的表示。
   5. 人类用户：它是人类用户的一种表示。
   6. 巨型服务：在互联网上只有一个实例的大型服务，如Outlook。com或Xbox Live。
   7. Windows运行时：表示应用程序调用非托管运行时库（如CRT）的点。
   8. 窗户。NET运行时：表示应用程序调用。NET框架。
   9. Windows RT运行时：表示应用程序调用WinRT的点。
3. 通用数据存储
   1. 云存储：它是云存储的代表。
   2. SQL数据库：它是SQL数据库的一种表示形式
   3. 非关系数据库：它是非关系数据库的一种表示。
   4. 文件系统：它是文件系统的一种表示形式。
   5. 注册表配置单元：它是注册表的一种表示形式。
   6. 配置文件：INF、XML等文件。
   7. 缓存：它是本地缓存的一种表示
   8. HTML5本地存储：它是HTML5本地存储的一种表示。
   9. cookie：它是cookie存储的一种表示
   10. 设备：它是设备存储的一种表示。
4. 通用数据流
   1. HTTP：它是HTTP数据流的表示
   2. HTTPS：它是HTTP、TLS、SSL数据流的表示
   3. 二进制的
   4. IPSec：它是IPSec数据流的表示。
   5. 命名管道：它是命名管道数据流的表示形式。
   6. SMB：它是服务器消息块1.0或服务器消息块2.0数据流的表示
   7. RPC或DCOM：它是远程过程调用或分布式COM数据流的表示。
   8. ALPC：使用高级本地过程调用端口的进程间通信。
   9. UDP：用户数据协议传输。
   10. IOCTL接口：应用程序与设备驱动程序通信的接口。
5. 一般信任线边界
   1. 互联网边界
   2. 机器信任边界
   3. 用户模式或内核模式边界
   4. 应用程序容器边界
6. 一般信任边界
   1. CorpNet信任边界：它是企业网络信任边界的边界表示。
   2. 沙盒信任边界边界：它是沙盒信任边界的边界表示。
   3. Internet Explorer边界：它是Internet信任边界的弧形表示
   4. 其他浏览器边界：描述Google Chrome和Mozilla Firefox实现的信任边界类型。
7. 自由文本注释

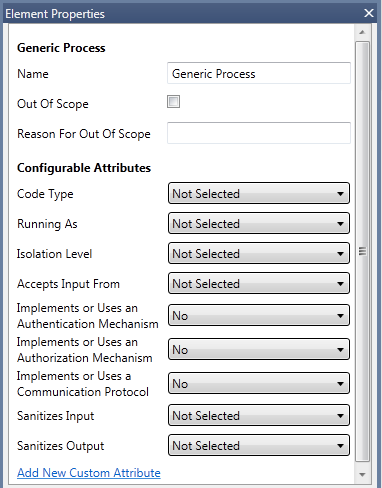

8. 元素属性： 属性或我们可以说属性因元素而异。所有元素的唯一共同属性是 名称 它标识每个元素和 超出范围 属性，这意味着从威胁生成矩阵中删除元素及其交互，以便在列出潜在威胁时不会对其进行计数。

每个组件都有特定的可自定义属性，其中每个组件都有预定义的默认值，因此用户可以自行设置这些值。 在 下一篇文章（即第二集） 我们将讨论每个组件的属性列表，以及如何生成威胁报告。

参考资料：

• Microsoft威胁建模工具2016–下载链接
