设计101序列检测器（Mealy机器）

先决条件—— 米利和摩尔机器 A. 序列检测器 是一种序列状态机，它接收一个输入位串，并在检测到目标序列时生成一个输出1。在米利机器中，输出取决于当前状态和外部输入（x）。因此，在图中，输出与输入一起写入状态之外。序列检测器有两种类型：

1. 重叠
2. 不重叠

在重叠序列检测器中，一个序列的最后一位成为下一个序列的第一位。然而，在非重叠序列检测器中，一个序列的最后一位不会成为下一个序列的第一位。在这篇文章中，我们将讨论非重叠101米雷序列检测器的设计过程。

例如：

For non overlapping caseInput :0110101011001Output:0000100010000For overlapping caseInput :0110101011001Output:0000101010000

设计非重叠101米雷序列检测器的步骤如下：

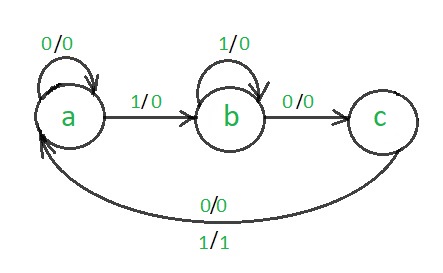

第一步：绘制状态图—— 101序列检测器的Mealy机器状态图为：

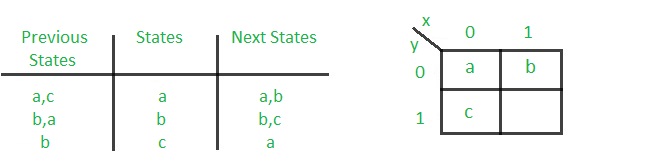

第2步：代码分配——

规则1 ：对于给定的输入条件，具有相同下一个状态的状态应具有相邻的赋值。 规则2 ：必须为单个状态的下一个状态指定相邻的赋值。 规则1优先于规则2。

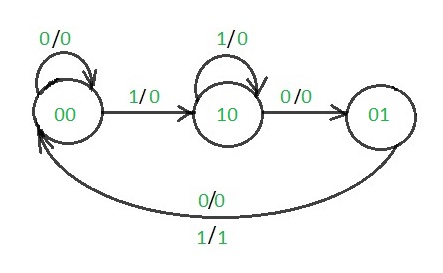

代码分配后的状态图为：

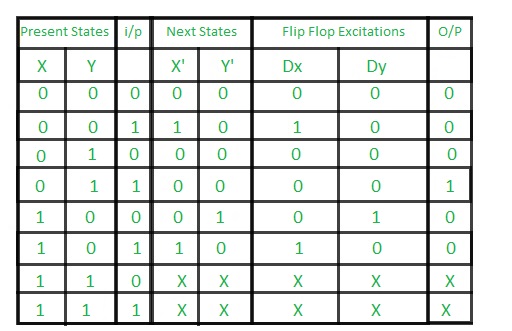

第3步：制作当前状态/下一状态表- 我们将使用D触发器进行设计。

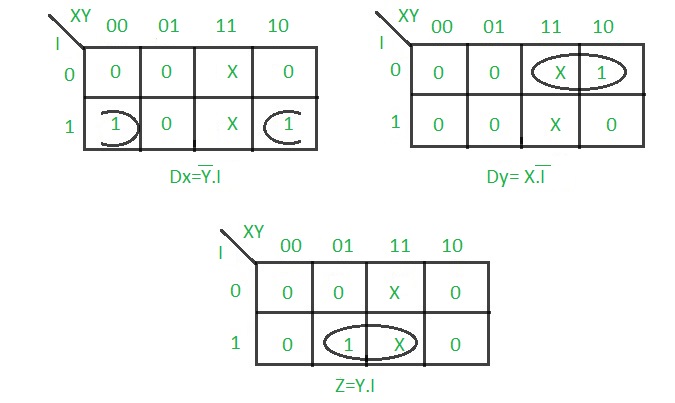

第4步：绘制Dx、Dy和输出（Z）的K图-

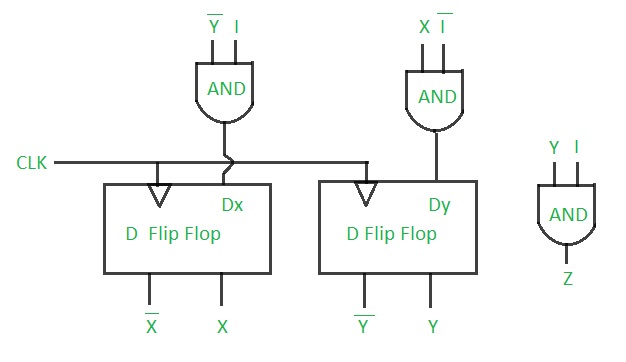

第5步：最终实现电路-

这是Mealy 101非重叠序列检测器的最终电路。
