开放最短路径优先（OSPF）路由器角色和配置

先决条件—— 开放最短路径优先（OSPF） 开放最短路径优先（OSPF）是一种链路状态路由协议，用于使用自身的SPF算法在源路由器和目标路由器之间找到最佳路径。

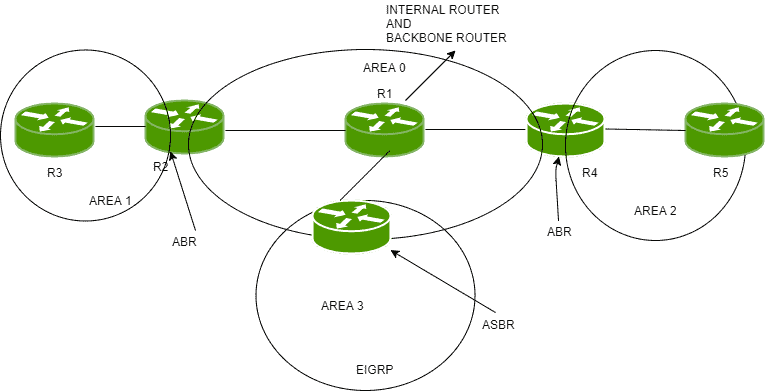

开放最短路径优先（OSPF）路由器角色- 区域是一组连续的网络和路由器。属于同一区域的路由器共享一个公共拓扑表和区域ID。区域ID与路由器的接口相关联，因为路由器可以属于多个区域。路由器在OSPF中有一些作用：

1. 主干路由器- 区域0称为主干区域，区域0中的路由器称为主干路由器。如果路由器部分存在于区域0中，则它也是主干路由器。
2. 内部路由器- 内部路由器是指所有接口都位于一个区域的路由器。
3. 区域边界路由器（ABR）– 连接主干区域和另一个区域的路由器称为区域边界路由器。它属于不止一个领域。因此，ABR维护多个链路状态数据库，这些数据库描述主干拓扑和其他区域的拓扑。
4. 区域汇总边界路由器（ASBR）– 当一个OSPF路由器连接到一个不同的协议，如EIGRP或边界网关协议，或任何其他路由协议，那么它被称为。连接两个不同AS（其中一个接口操作OSPF）的路由器称为区域汇总边界路由器。这些路由器执行重新分配。ASBR同时运行OSPF和其他路由协议，如RIP或BGP。ASBR在其整个AS中公布交换的外部路由信息。

注—— 路由器可以同时是主干路由器和区域边界路由器，即路由器一次可以执行多个角色。

配置——

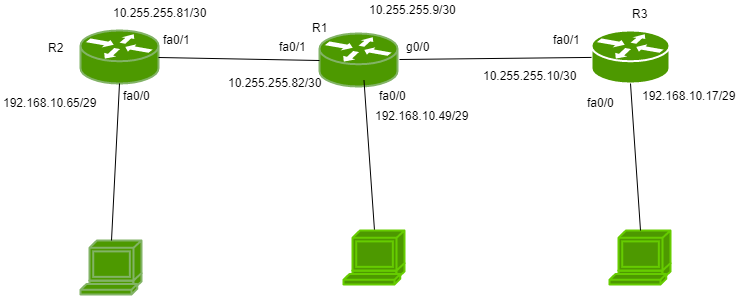

有一个小的拓扑结构，其中有3个路由器，即R1、R2、R3连接。R1连接到网络10.255.255.80/30（接口fa0/1）、192.168.10.48/29（接口fa0/0）和10.255.255.8/30（接口gi0/0） 注—— 在图中，IP地址是用其受尊重的接口写入的，但由于必须公布网络，因此必须写入网络ID。R2连接到网络192.168.10.64/29（接口fa0/0）、10.255.255.80/30（接口fa0/1）。R3连接到网络10.255.255.8/30（int fa0/1）、192.168.10.16/29（int fa0/0）。

现在，为R1配置OSPF。

R1(config)#router ospf 1
R1(config-router)#network 192.168.10.48 0.0.0.7 area 1
R1(config-router)#network 10.255.255.80 0.0.0.3 area 1
R1(config-router)#network 10.255.255.8 0.0.0.3 area 1

这里，1是我想要的OSPF实例或进程。它可以是相同的，也可以是不同的（无所谓）。这里使用了通配符掩码，使用面积为1。 现在，配置R2

R2(config)#router ospf 1
R2(config-router)#network 192.168.10.64 0.0.0.7 area 1
R2(config-router)#network 10.255.255.80 0.0.0.3 area 1

同样，对于R3

R3(config)#router ospf 1
R3(config-router)#network 192.168.10.16 0.0.0.7 area 1
R3(config-router)#network 10.255.255.8 0.0.0.3 area 1

您可以通过键入命令来检查配置

R3#show ip protocols
