8085微处理器的指令周期

调用执行和获取整个指令所需的时间 指令周期 .它包括：

• 取回周期- 下一条指令由存储在程序计数器（PC）中的地址获取，然后存储在指令寄存器中。
• 解码指令- 解码器解释指令寄存器中的编码指令。
• 阅读有效地址- 指令中给出的地址从主存中读取，并获取所需的数据。有效地址取决于直接寻址方式或间接寻址方式。
• 执行周期- 包括内存读取（MR）、内存写入（MW）、输入输出读取（IOR）和输入输出写入（IOW）

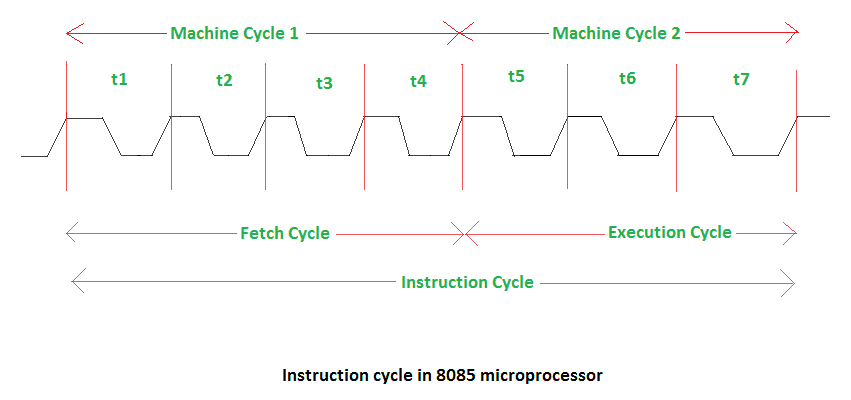

微处理器完成存取存储器或输入/输出设备的操作所需的时间称为 机器循环 .微处理器频率的一个时间段称为 t-状态 .从一个时钟脉冲的下降沿到下一个时钟脉冲的下降沿测量t状态。 获取周期需要四个t状态，执行周期需要三个t状态。

获取周期或操作码获取的时序图： 上图表示：

• 05 – 存储操作码的地址的低位。使用多路复用地址和数据总线AD0-AD7。
• 20 – 存储操作码的地址的高位。使用多路复用地址和数据总线AD8-AD15。
• 麦酒- 为多路地址和数据总线提供信号。如果信号为高或1，则多路地址和数据总线将用作地址总线。为了获取地址的低位，信号为1，以便多路复用总线可以充当地址总线。如果信号为低或0，多路总线将用作数据总线。当取地址的低位时，当信号低时，它将充当数据总线。
• RD（低激活）– 如果信号为高或1，微处理器将不读取任何数据。若信号为低或0，则由微处理器读取数据。
• WR（低激活）– 如果信号为高或1，则微处理器不会写入任何数据。若信号为低或0，则数据由微处理器写入。

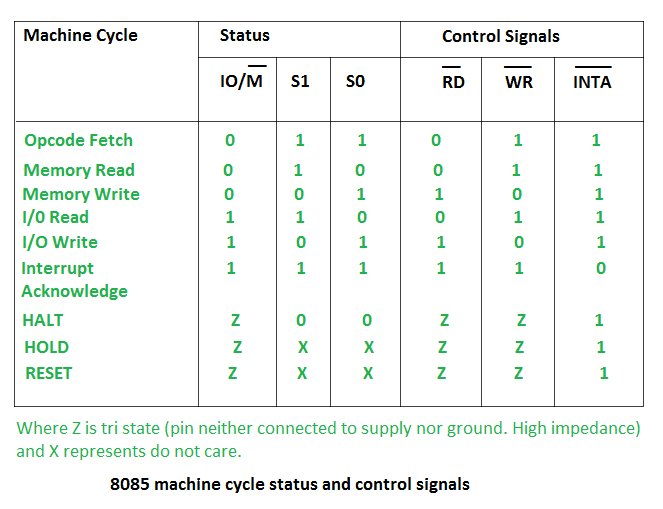

• IO/M（低激活）和S1、S0- 如果信号为高或1，则操作在输入输出上执行。如果信号为低或0，则在存储器上执行操作。
