无符号整数的非还原除法

在之前的帖子中 恢复分裂 学会了恢复分裂。现在，在这里执行非恢复除法，它比恢复除法复杂，因为涉及更简单的操作，即加法和减法，现在也执行恢复步骤。在该方法中，依赖于寄存器的符号位，该寄存器最初包含名为A的零。

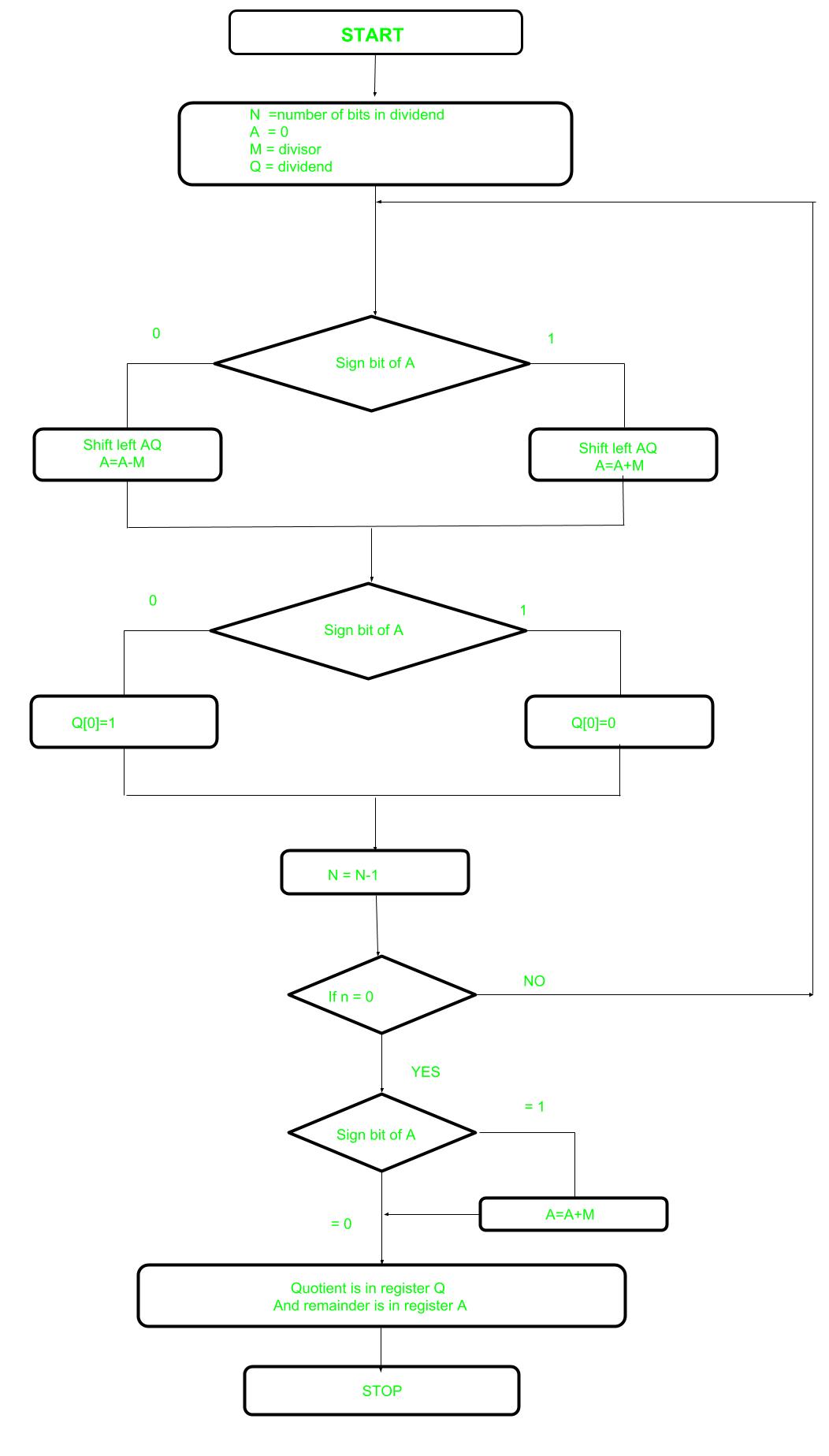

下面是流程图。

让我们选择所涉及的步骤：

• 第一步： 首先用相应的值初始化寄存器（Q=被除数，M=除数，A=0，n=被除数中的位数）
• 第二步： 检查寄存器A的符号位
• 第三步： 如果是1，左移AQ的内容并执行A=A+M，否则左移AQ并执行A=A-M（意味着向A添加2的M补码并将其存储到A）
• 第4步： 再次显示寄存器A的符号位
• 第五步： 如果符号位为1，Q[0]变为0，否则Q[0]变为1（Q[0]表示寄存器Q的最低有效位）
• 第6步： N的值递减1
• 7-7步： 如果N不等于零，则转到 第二步 否则进入下一步
• 第8步： 如果A的符号位为1，则执行A=A+M
• 第9步： 寄存器Q包含商和A包含余数

  例如： 对无符号整数执行非除法

  Dividend =11
  Divisor  =3
  -M =11101


  N	M	A.	Q	行动
  4.	00011	00000	1011	起点
  		00001	011_	左移AQ
  		11110	011_	A=A-M
  3.		11110	0110	Q[0]=0
  		11100	110_	左移AQ
  		11111	110_	A=A+M
  2.		11111	1100	Q[0]=0
  		11111	100_	左移AQ
  		00010	100_	A=A+M
  1.		00010	1001	Q[0]=1
  		00101	001_	左移AQ
  		00010	001_	A=A-M
  0		00010	0011	Q[0]=1

  Quotient  = 3 (Q)
  Remainder = 2 (A)
