热备用路由器协议（HSRP）

热备用路由器协议（HSRP）是CISCO的专有协议，为本地子网提供冗余。在HSRP中，两个或多个路由器给人一种虚拟路由器的错觉。

HSRP允许您将两个或多个路由器配置为备用路由器，一次仅将一个路由器配置为活动路由器。一个HSRP组中的所有路由器共享一个MAC地址和IP地址，作为本地网络的默认网关。这个 主动路由器 负责转发流量。如果失败，那么 备用路由器 承担主动路由器的所有责任并转发流量。

与HSRP相关的一些重要术语：

1. 虚拟IP： 本地子网的IP地址被指定为网络中所有本地主机的默认网关。
2. 虚拟MAC地址 ：MAC地址由HSRP自动生成。前24位将是默认的CISCO地址（即0000.0c）。接下来的16位是 HSRP ID （即07.ac）。接下来的8位将是十六进制的组号。e、 g-如果组号为10，则最后8位为0a。 虚拟MAC地址示例-

   0000.0c07.ac0a

3. 你好消息： 主动和备用路由器定期交换消息。每3秒钟交换一次这些消息，告知路由器的状态。
4. 按下计时器： 它的默认值是10秒，即大约是hello消息值的3倍。这个计时器告诉我们，如果没有按时收到hello消息，备用路由器将等待多长时间。


   注： 如果主动路由器出现故障，那么备用路由器将成为主动路由器。

5. 优先： 默认情况下，优先级值为100。当主动路由器倒下后返回时，这很有帮助，我们可以将备用路由器（在原始主动路由器倒下后已成为主动路由器）的优先级更改为小于100，从而再次成为备用路由器。


   注： 具有更高优先级的路由器将成为活动路由器。

6. 先发制人： 这是一种备用路由器自动变为活动路由器的状态。

工作：

具有相同组ID的成员是同一组的成员。该组的一个成员将被选为活动路由器，而其他成员将继续作为备用路由器。虚拟IP被配置为本地子网中所有主机的默认网关，活动路由器负责转发本地主机的流量。如果主动路由器停机，则主动路由器和备用路由器之间不会交换hello消息，因此备用路由器会等待等待，直到按下计时器时间。一旦等待时间结束，备用路由器将成为主动路由器，并承担主动路由器的所有责任。这被称为抢占。 如果原来的活动路由器返回，那么我们可以降低备用路由器的优先级，使其再次成为备用路由器。

热备用路由器协议（HSRP）已经 2-版本 :

第1版： 消息以224.0.0.2进行多播，并使用UDP端口1985。此版本允许组号在0到255之间。 第2版： 消息在224.0.0.102进行多播，并使用UDP端口1985。此版本允许组号从0到4095。

配置：

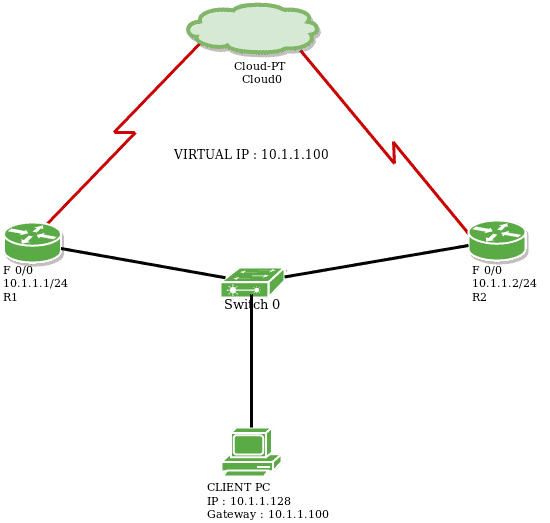

考虑上面给定的拓扑结构。有两个路由器被命名为 R1 和 R2 .R1（f 0/0）的IP地址为10.1.1.1/24，R2（f 0/0）的IP地址为10.1.1.2/24。

将IP地址分配给路由器R1。

r1#(config) int fa0/0
r1#(config-if)ip add 10.1.1.1 255.255.255.0

为路由器R2分配IP地址。

r2#(config) int fa0/0
r2#(config-if)ip address 10.1.1.2 255.255.255.0

现在，让我们提供虚拟IP地址（10.1.1.100）、组名 HSRP_测试 ，组号1和优先级110。此外，已启用抢占，即如果活动路由器停机，则备用路由器自动成为活动路由器。

r1#(config-if) standby 1 ip 10.1.1.100
r1#(config-if) standby 1 name HSRP_TEST
r1#(config-if) standby 1 priority 110
r1#(config-if) standby 1 preempt

现在，我们将提供虚拟IP地址（10.1.1.100）、组名 HSRP_测试 优先权100。此外，1号组和抢占已启用。

r2#(config) int fa0/0
r2#(config-if) standby 1 ip 10.1.1.100
r2#(config-if) standby 1 name HSRP_TEST
r2#(config-if) standby 1 priority 100
r2#(config-if) standby 1 preempt

注： 由于我们为r1提供了优先级110，因此它将成为活动路由器。
