计算机网络中的DHCP中继代理

先决条件—— 动态主机配置协议（DHCP） , DHCP服务器如何为主机动态分配IP地址？

为了动态地将IP地址分配给主机，DHCP客户端在DORA进程中与DHCP服务器交换DHCP消息。

在DORA过程中，根据广播标志的值，广播发现和请求消息，广播要约和确认消息，即，如果广播标志的值为1，则广播要约和确认消息，如果为0，则广播消息或单播消息。但这仅在DHCP服务器位于同一网络中时有效，因为路由器不转发任何广播数据包。如果服务器位于不同的网络中，该怎么办？下面是DHCP中继代理的角色。

DHCP中继代理– DHCP中继代理是任何TCP/IP主机，当服务器位于不同的网络上时，用于在DHCP服务器和客户端之间转发请求和回复。中继代理接收DHCP消息，然后生成新的DHCP消息以在另一个接口上发送。此外，DHCP中继代理添加giaddr（数据包的网关地址）字段，如果启用，还添加中继代理信息选项82。当服务器回复转发到主机时，选项字段将被删除。

注—— 发现和请求消息由DHCP中继代理单播。

例如——

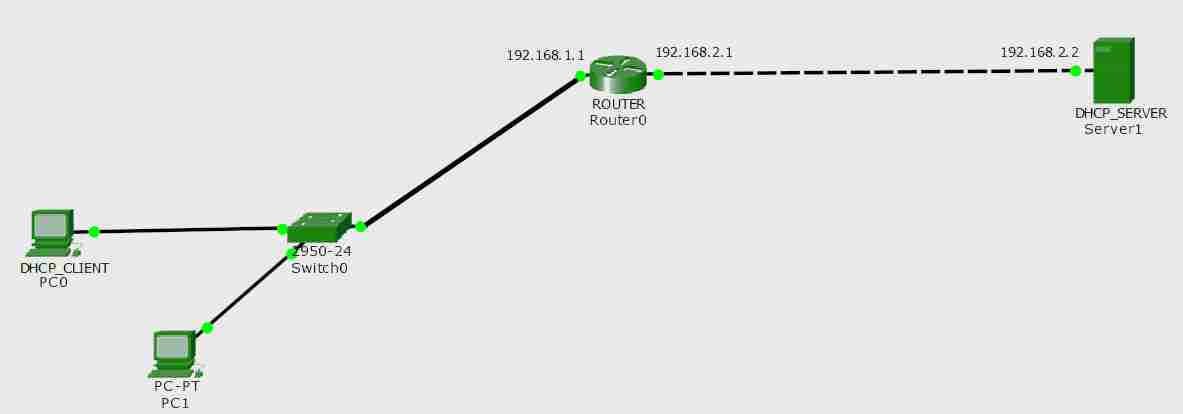

这里是一个拓扑结构，其中有一个没有IP地址的DHCP客户端。有一个DHCP服务器具有IP地址192.16.2.2，并且在中间有一个路由器，我们希望DHCP中继代理在接口FA0／0和接口FA0／1上的192.1682.1上具有IP地址192.1681.1。

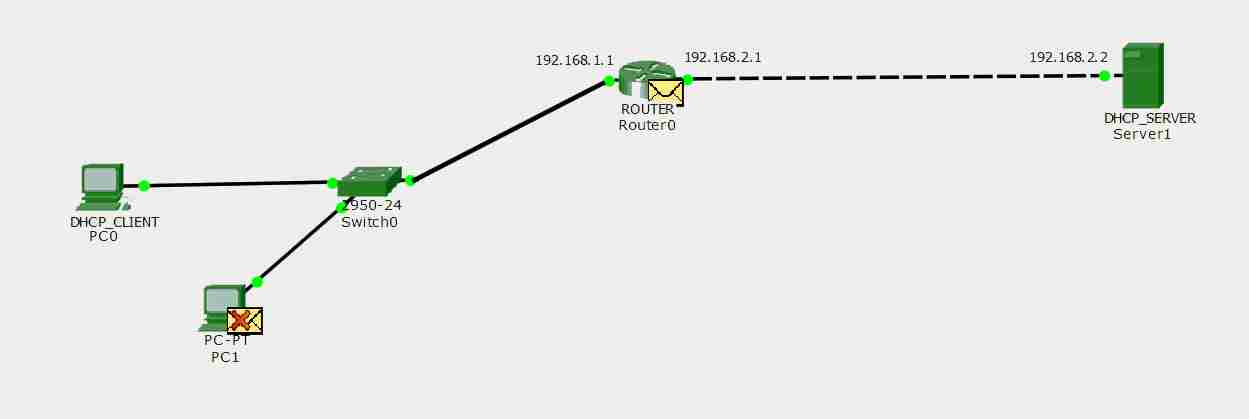

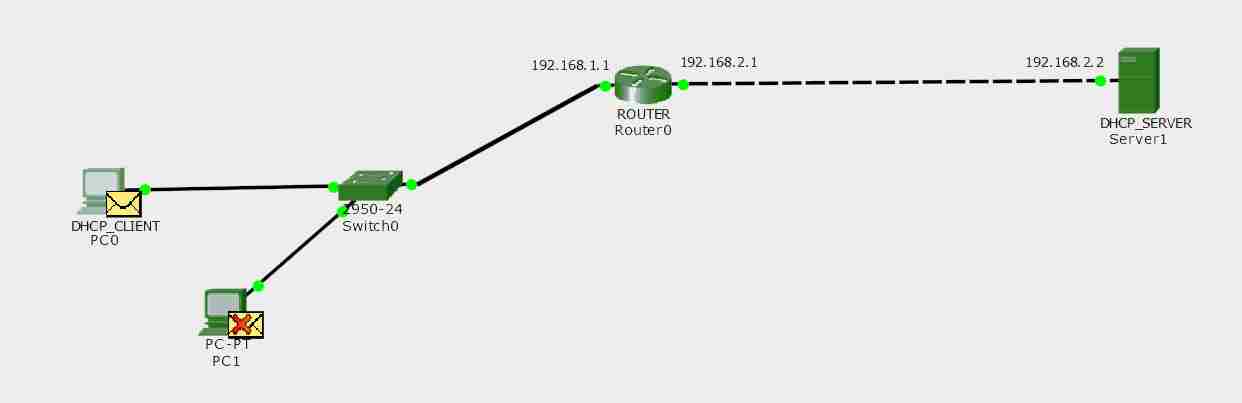

现在，首先，DHCP客户机广播discover消息，以查找交换机接收的DHCP服务器，因为它位于同一广播域中。交换机在网络中广播由PC和路由器（DHCP中继代理）接收的DHCP数据包。PC和路由器接收广播数据包，但由于DHCP服务器位于不同的网络中，PC会丢弃数据包，因此数据包必须仅传送到默认网关。

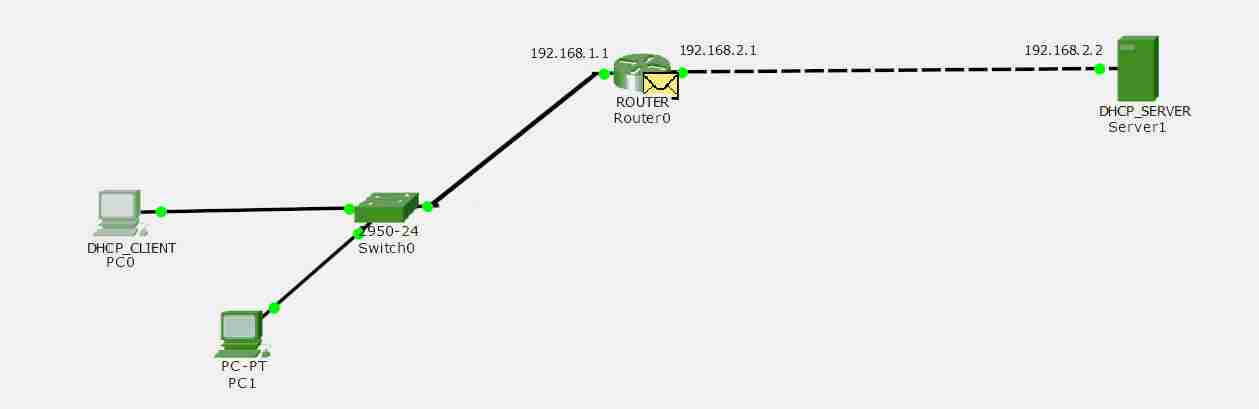

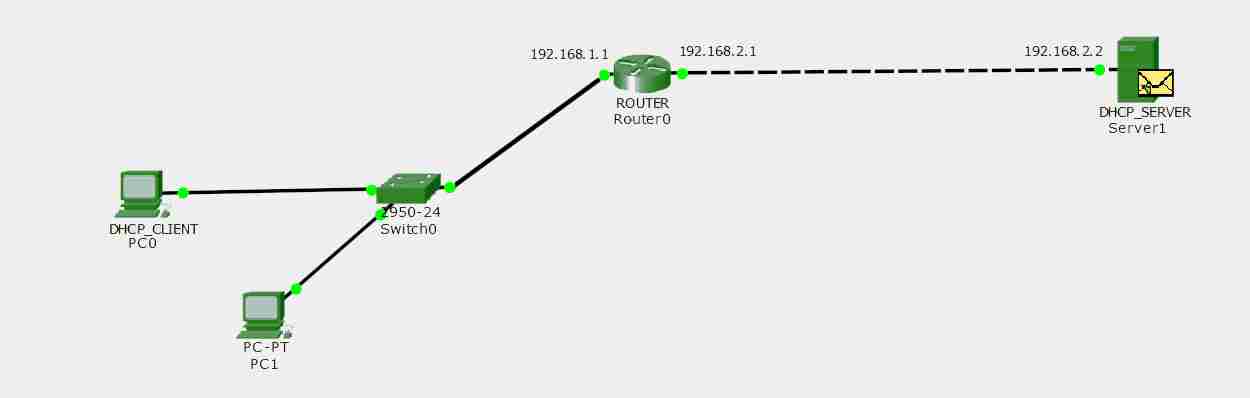

启用DHCP中继代理功能的路由器将源地址替换为自己的地址，将目标IP地址替换为DHCP服务器IP地址，即DHCP中继代理将数据包单播到DHCP服务器。DHCP中继代理将giaddr字段添加到数据包中，并将其转发到DHCP服务器。giaddr字段被添加到数据包中，以便服务器应该知道它必须从哪个池分配IP地址。

在我们的例子中，giaddr字段将包含192.168.1.1（路由器[DHCP中继代理]接收发现消息的接口的IP地址）。

服务器向提供释放的IP地址的路由器回复单播DHCP提供。

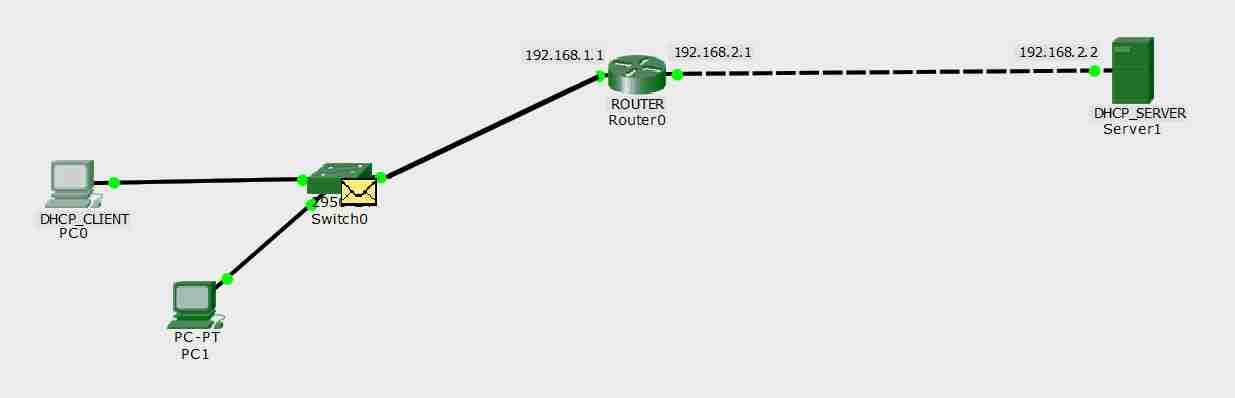

作为回报，路由器向发送DHCP请求的网络广播DHCP提供消息。如上图所示，通过开关接收广播消息。

交换机向主机广播DHCP提供消息。因此，DHCP客户端将接收消息

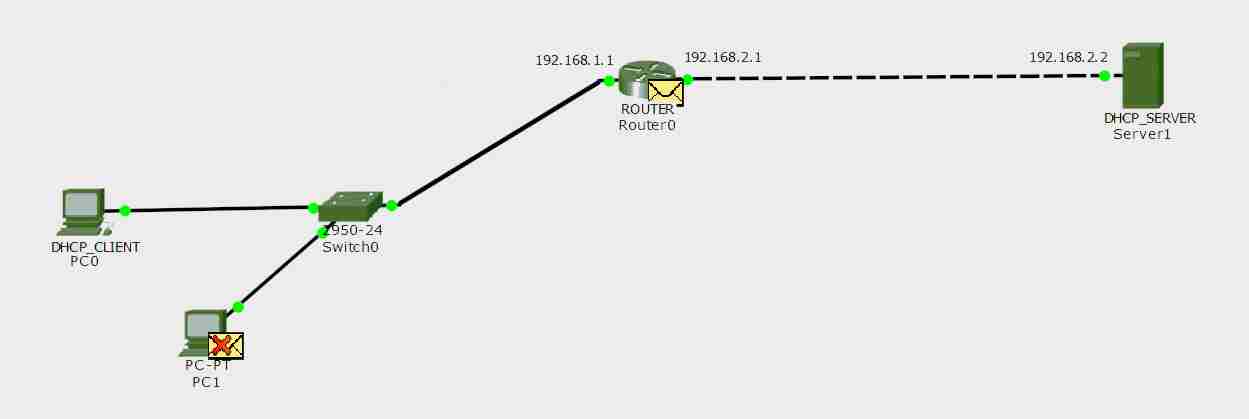

现在，DHCP客户端为交换机接收的服务器广播DHCP请求消息，显示接受IP地址。交换机向另一台主机和路由器（DHCP中继代理）广播DHCP请求消息，如上图所示。

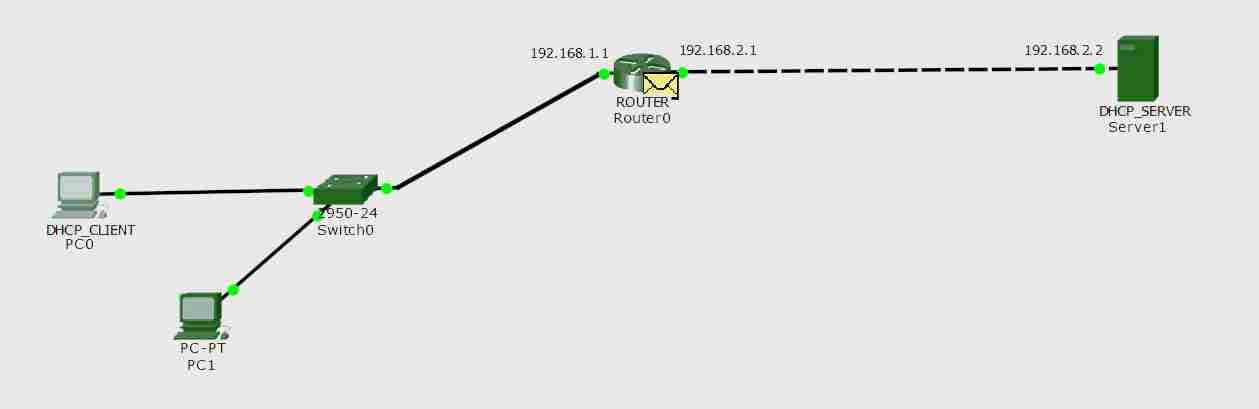

路由器用自己的IP地址替换源IP地址，目标IP保持不变，即由DHCP中继代理单播

服务器向路由器（DHCP中继代理）回复单播DHCP确认消息，如上图所示。

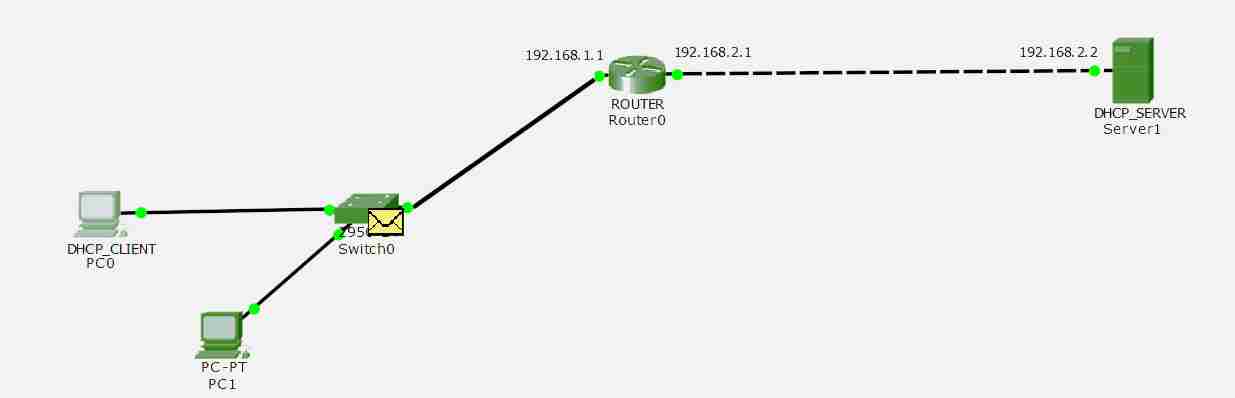

路由器依次将DHCP确认消息广播到它接收到IP地址DHCP请求的网络。如上图所示，通过开关接收广播消息。

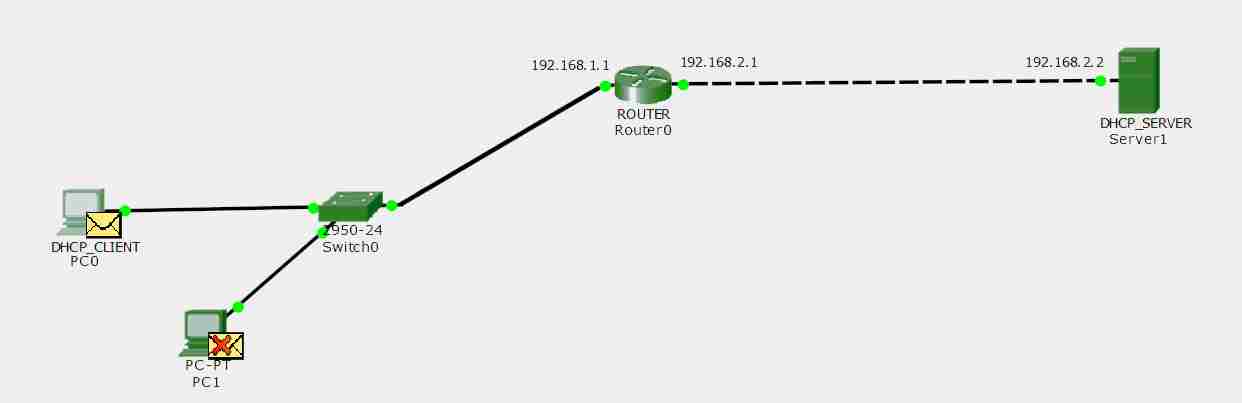

当交换机通过其所有端口广播消息时，DHCP客户端接收广播DHCP确认消息。

配置——

这是客户端、路由器、dhcp_服务器的基本配置。路由器一直在为fa0/0和fa0/1分别分配IP地址192.168.1.1和192.168.2.1。

ROUTER(config)#int f0/0ROUTER(config-if)#ip address 192.168.1.1 255.255.255.0ROUTER(config-if)#no shutdownROUTER(config)#int f0/1ROUTER(config-if)#ip address 192.168.2.1 255.255.255.0ROUTER(config-if)#no shutdown

DHCP_服务器在接口fa0/0上被分配了IP地址192.168.2.2，DHCP池用名称POOL1定义，192.168.1.0的网络和子网掩码255.255.255.0被分配给池POOL1。

 DHCP_SERVER(config)#int f0/0DHCP_SERVER(config-if)#ip address 192.168.2.2 255.255.255.0DHCP_SERVER(config-if)#no shutdownDHCP_SERVER(config)#ip dhcp pool POOL1DHCP_SERVER(dhcp-config)#network 192.168.1.0 255.255.255.0DHCP_SERVER(dhcp-config)#default-router 192.168.1.1DHCP_SERVER(dhcp-config)#exit

现在，IP helper address命令用于将路由器配置为DHCP中继代理，给出DHCP_服务器的地址192.168.2.2。

ROUTER(config)#int f0/0ROUTER(config-if)#ip helper-address 192.168.2.2ROUTER(config-if)#exit
