大门| 2017大门模拟II |问题47

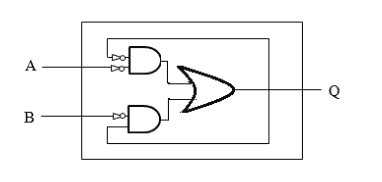

以下是AB触发器：

当触发器状态从0变为1时，A、B的值是多少？

注： 下面选项中的x表示它可以有0和1中的任意值。 （A） 1，x （B） 0，x （C） 1, 0 （D） x、 一, 答复: （B） 说明： 特征方程=>Qn=A′。Q′+B′。Q

从0变为1意味着Q=0和Qn=1

因此

1=A’（1）+B’（0）=A’

因此，A=0，B可以有0或1个not。
