Video Graphics Array
或
VGA
是一种15针视频连接器,主要用于将图形或媒体从源传输到显示器、电视、投影仪等显示器。VGA创建于1987年,基于IBM的D-微型连接类型。VGA在20世纪初到20世纪末是一种非常流行的连接方式。作为一种古老的技术,VGA使用模拟信号,这使得它的性能不如HDMI、DVI等较新的数字协议。VGA是一个通用术语,甚至真正的名称是视频图形阵列,它也可以被称为
Video Graphics Adaptor
因为它的图形卡连接能力。
VGA使用案例
VGA是一种非常流行的技术和连接类型,用于不同的情况和区域,以便将图形或媒体从源设备传输或发送到显示器。下面我们将列出一些关于VGA的示例用例。
- VGA主要用于将个人电脑或PC连接到显示器。
- 笔记本电脑和超极本使用VGA与外部显示器或投影仪共享媒体。
- SmartTV、Kodi、Chromecast可以使用VGA连接在电视或投影仪上显示图形。
- 可以使用不同的流媒体设备在电视或投影仪上向公众显示图形。
VGA连接组件

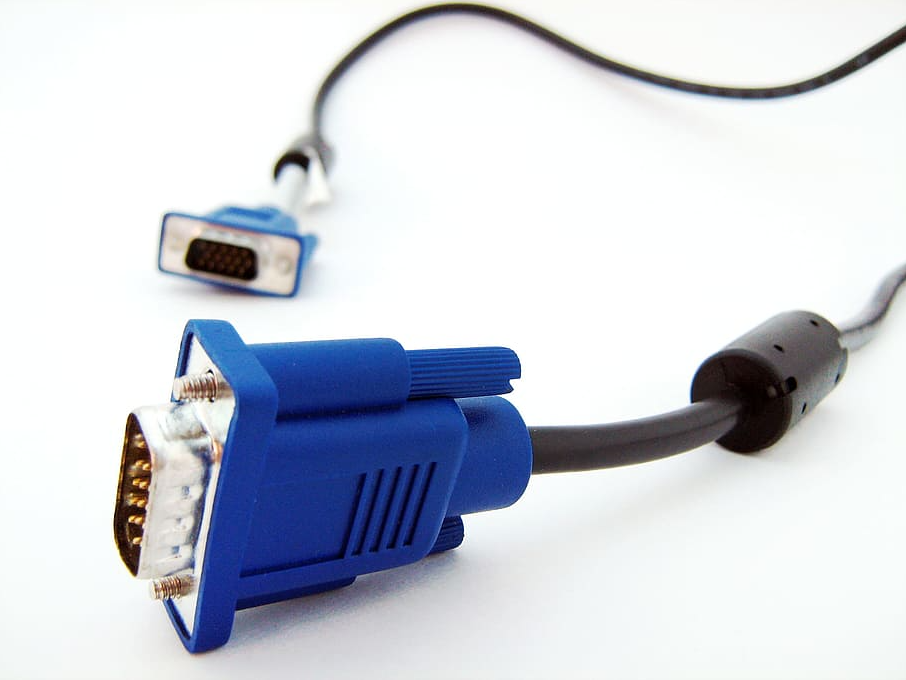

VGA连接由简单的组件组成。VGA由两个连接器组成,用于连接源和目标。这两个VGA接口之间有一条VGA电缆。
![图片[1]-什么是VGA(视频图形阵列)?-yiteyi-C++库](https://www.yiteyi.com/wp-content/uploads/2020/07/poftut_image-116.png)
VGA连接器

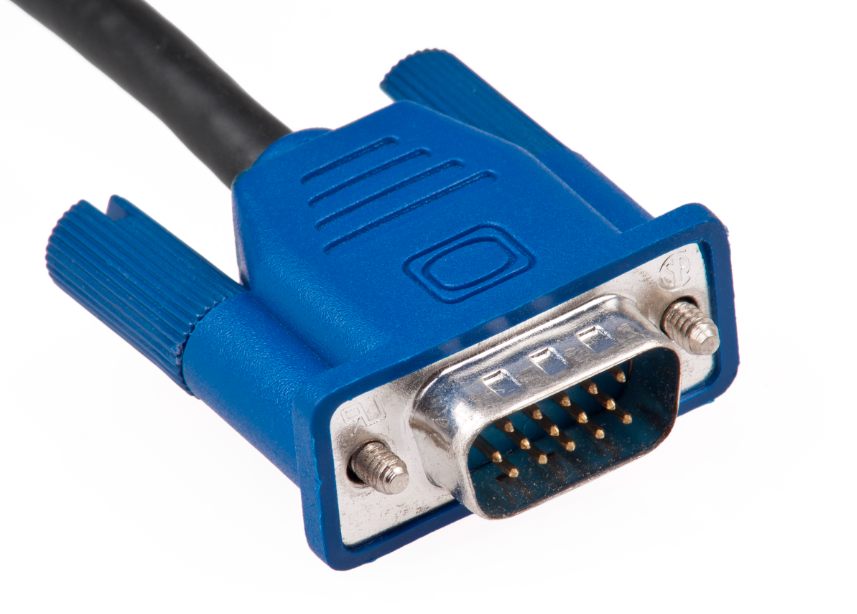

VGA接口是VGA最重要的部分。它包含15个引脚,用于将电缆与源设备连接。这些引脚用于传输模拟信号。VGA连接器也称为VGA插头。母型VGA包含位于源设备和目标设备(如笔记本电脑、PC、流媒体设备、显示器、电视、投影仪)上的孔。正如我们可以看到下面一个典型的VGA包含两个螺丝两端的连接器头,这是居住在双方的平。这些螺钉用于连接VGA连接器并将其钉在目标设备的源上以进行保护。
![图片[2]-什么是VGA(视频图形阵列)?-yiteyi-C++库](https://www.yiteyi.com/wp-content/uploads/2020/07/poftut_image-117.png)
VGA连接器窗体
大多数源设备和目标设备最常用和默认的VGA连接器是DE-15公连接器,如下所示。但是对于小尺寸的设备,VGA提供了一个小的、固定较少的VGA连接器,称为
DE-9
只有9个针脚。BNC是另一种VGA连接器,不实用,也不流行。
VGA DE-15接口

VGA DE-9接口
![图片[4]-什么是VGA(视频图形阵列)?-yiteyi-C++库](https://www.yiteyi.com/wp-content/uploads/2020/07/poftut_image-118.png)
VGA BNC连接器
![图片[5]-什么是VGA(视频图形阵列)?-yiteyi-C++库](https://www.yiteyi.com/wp-content/uploads/2020/07/poftut_image-119.png)
VGA分辨率
作为一种模拟技术,VGA支持不太高的分辨率。但在某些情况下,这一决议足以被使用。实际上,在高清、2K或4K分辨率出现之前,VGA非常流行,足以传输不同的分辨率,但随着图形分辨率的提高,VGA变得不够。VGA技术提供分辨率高达2040x1536px@85 Hz刷新率。但根据VGA电缆和连接器的质量以及电缆的长度,它的分辨率可能会更低。
当VGA第一次发布的时候,最流行的分辨率是640x540px,这被称为
VGA
.
Super Video Graphics Array
或
SVGA
分辨率是VGA的扩展版本,可用于800像素×600像素。
Extended Graphics Array
或
XGA
支持大多数笔记本电脑和创建于1990年。XGA提供1024x768px的分辨率。
Super Extended Graphics Array
或
SXGA
支持1280×1024分辨率。
Ultra Extended Graphics Array
或
UXGA
支架1600×1200分辨率。
Wide Extended Graphics Array
或
WXGA
支持高达2040的分辨率×1536@85 Hz刷新率。
VGA引脚
VGA包含15个引脚,用于将信号从源传输到目标。随着模拟信号的使用,需要更多的电缆或引脚来发送数据。下面我们将列出引脚及其功能。
![图片[6]-什么是VGA(视频图形阵列)?-yiteyi-C++库](https://www.yiteyi.com/wp-content/uploads/2020/07/poftut_image-120.png)
针脚1 | 红色 | 红色视频 |
---|---|---|
针脚2 | 绿色 | 绿色视频 |
针脚3 | 蓝色 | 蓝色视频 |
针脚4 | ID2/分辨率 | 从E-DDC开始保留,以前是监视器id位2 |
针脚5 | 接地 | 地面(高速同步) |
针脚6 | 红色u RTN | 红色返回 |
针脚7 | 绿色u RTN | 绿色返回 |
针脚8 | 蓝色 | 蓝色返回 |
针脚9 | 钥匙/电源 | +5 V DC(为某些显示器上的EDID EEPROM芯片供电),以前是键 |
针脚10 | 接地 | 接地(VSync、DDC) |
针脚11 | ID0/分辨率 | 保留自E-DDC,以前的监视器id位0 |
针脚12 | ID1/SDA公司 | 我²C DDC2之后的数据,以前的监视器id位1 |
针脚13 | 同步 | 水平同步 |
针脚14 | 垂直同步 | 垂直同步 |
针脚15 | ID3/SCL公司 | 我²C 从DDC2开始的时钟,以前的监视器id位3 |
延长器
VGA可以传输20米左右的信号,这意味着20米后的信号不能正常传输,没有错误和问题。为了传送20米以上的信号,
VGA Extender
可以用来简单地增加信号强度。VGA扩展器也称为VGA助推器和多个VGA扩展器,可用于串行连接拓扑中的单个VGA连接。
VGA替代HDMI、DVI
作为旧技术,VGA有很多替代品。但其中一些是非常受欢迎的地方,他们被取代的VGA。HDMI和DVI是VGA最流行的替代品。HDMI比VGA和DVI更广泛。让我们比较一下VGA和HDMI。
- HDMI使用数字信号,而VGA使用模拟信号。
- HDMI和VGA都通过转换器相互兼容。
- HDMI可以传输不同格式的音频信号,而VGA不能传输音频信号。
- HDMI提供了比VGA更高的分辨率和更好的颜色深度。
