Hough变换是一种在图像处理中用于检测任何形状的方法，前提是该形状可以用数学形式表示。即使形状有点破损或变形，它也能检测到。我们将看到Hough变换如何使用HoughLine变换方法进行直线检测。为了应用Houghline方法，首先需要对特定图像进行边缘检测。对于边缘检测技术，请通读本文边缘检测

null

Houghline方法基础

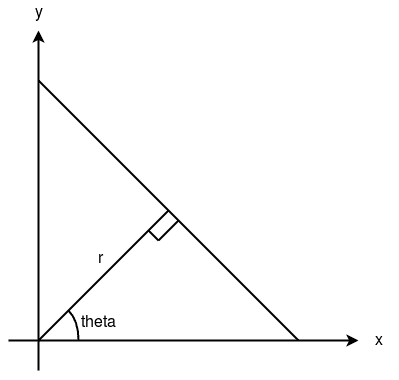

直线可以表示为y=mx+c或参数形式，如r=xcosθ+ysinθ，其中r是从原点到直线的垂直距离，θ是该垂直线与水平轴形成的角度，以逆时针方向测量（该方向随坐标系的表示方式而变化。此表示用于OpenCV）。

Houghline Method

所以任何一条线都可以用这两项来表示，（r，θ）。 Houghline方法的工作原理：

首先，它创建一个二维数组或累加器（用于保存两个参数的值），并在初始设置为零。
让行表示r，列表示（θ）θ。
阵列的大小取决于所需的精度。假设希望角度的精度为1度，则需要180列（直线的最大角度为180）。
对于r，最大可能的距离是图像的对角线长度。因此，以一个像素的精度，行数可以是图像的对角线长度。

例子： 考虑一个100×100的图像，中间有一条水平线。以这条线的第一个点为例。你知道它的（x，y）值。现在在直线方程中，把θ（θ）=0,1,2，…。，180并检查你得到的r。对于每个（r，0）对，在累加器中相应的（r，0）单元格中增加一个值。现在在累加器中，电池（50,90）=1和其他一些电池。现在再看第二点。如上所述。增加对应于（r，0）的单元格中的值。这一次，单元格（50,90）=2。我们实际上是在投票（r，0）值。您可以对线上的每个点继续此过程。在每一点上，单元格（50,90）都将递增或递增，而其他单元格可能会或可能不会递增。这样，到最后，单元格（50,90）将拥有最多的投票权。因此，如果你搜索累加器的最大投票数，你会得到一个值（50,90），这个值表示，在这张图像中，有一条线距离原点50，角度90度。

Hough_transform_diagram

上面解释的所有内容都封装在OpenCV函数cv2中。HoughLines（）。它只返回一个（r，0）值数组。r以像素为单位，0以弧度为单位。

python

                         # Python program to illustrate HoughLine
                         # method for line detection
                         import                                     cv2
                         import                                     numpy as np

                         # Reading the required image in
                         # which operations are to be done.
                         # Make sure that the image is in the same
                         # directory in which this python program is
                         img                                     =                                     cv2.imread(                                     'image.jpg'                                     )

                         # Convert the img to grayscale
                         gray                                     =                                     cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)

                         # Apply edge detection method on the image
                         edges                                     =                                     cv2.Canny(gray,                                     50                                     ,                                     150                                     ,apertureSize                                     =                                     3                                     )

                         # This returns an array of r and theta values
                         lines                                     =                                     cv2.HoughLines(edges,                                     1                                     ,np.pi                                     /                                     180                                     ,                                     200                                     )

                         # The below for loop runs till r and theta values
                         # are in the range of the 2d array
                         for                                     r_theta                                     in                                     lines[                                     0                                     ]:
                                                 r,theta                                     =                                     r_theta[                                     0                                     ]
                                                 # Stores the value of cos(theta) in a
                                                 a                                     =                                     np.cos(theta)

                                                 # Stores the value of sin(theta) in b
                                                 b                                     =                                     np.sin(theta)

                                                 # x0 stores the value rcos(theta)
                                                 x0                                     =                                     a                                     *                                     r

                                                 # y0 stores the value rsin(theta)
                                                 y0                                     =                                     b                                     *                                     r

                                                 # x1 stores the rounded off value of (rcos(theta)-1000sin(theta))
                                                 x1                                     =                                     int                                     (x0                                     +                                     1000                                     *                                     (                                     -                                     b))

                                                 # y1 stores the rounded off value of (rsin(theta)+1000cos(theta))
                                                 y1                                     =                                     int                                     (y0                                     +                                     1000                                     *                                     (a))

                                                 # x2 stores the rounded off value of (rcos(theta)+1000sin(theta))
                                                 x2                                     =                                     int                                     (x0                                     -                                     1000                                     *                                     (                                     -                                     b))

                                                 # y2 stores the rounded off value of (rsin(theta)-1000cos(theta))
                                                 y2                                     =                                     int                                     (y0                                     -                                     1000                                     *                                     (a))

                                                 # cv2.line draws a line in img from the point(x1,y1) to (x2,y2).
                                                 # (0,0,255) denotes the colour of the line to be
                                                 #drawn. In this case, it is red.
                                                 cv2.line(img,(x1,y1), (x2,y2), (                                     0                                     ,                                     0                                     ,                                     255                                     ),                                     2                                     )

                         # All the changes made in the input image are finally
                         # written on a new image houghlines.jpg
                         cv2.imwrite(                                     'linesDetected.jpg'                                     , img)

功能细化（cv2.HoughLines（Edge，1，np.pi/180200））：

第一个参数，输入图像应该是一个二值图像，所以在应用hough变换查找之前应用阈值边缘检测。
第二和第三个参数分别是r和θ（θ）精度。
第四个参数是阈值，这意味着它应该获得的最低投票权，才能被视为一条线。
记住，投票数取决于线上的点数。所以它代表了应该被检测到的线的最小长度。

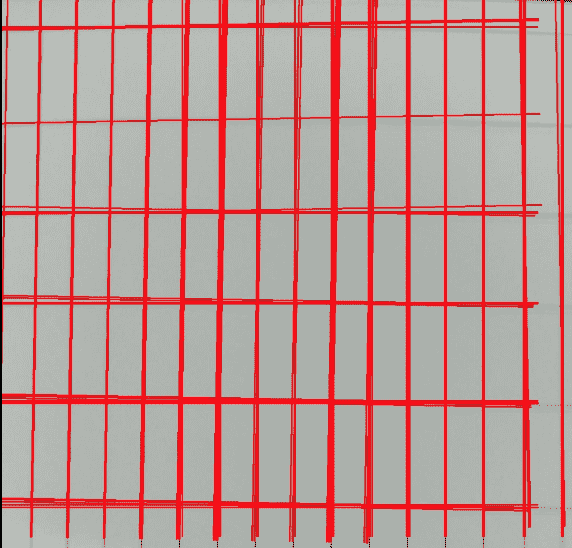

The output image will look like:

直接提取点的另一种更简单的方法：

Python3

                         import                                     cv2
                         import                                     numpy as np

                         # Read image
                         image                                     =                                     cv2.imread(                                     'path/to/image.png'                                     )

                         # Convert image to grayscale
                         gray                                     =                                     cv2.cvtColor(image,cv2.COLOR_BGR2GRAY)

                         # Use canny edge detection
                         edges                                     =                                     cv2.Canny(gray,                                     50                                     ,                                     150                                     ,apertureSize                                     =                                     3                                     )

                         # Apply HoughLinesP method to
                         # to directly obtain line end points
                         lines                                     =                                     cv2.HoughLinesP(
                                                 edges,                                     # Input edge image
                                                 1                                     ,                                     # Distance resolution in pixels
                                                 np.pi                                     /                                     180                                     ,                                     # Angle resolution in radians
                                                 threshold                                     =                                     100                                     ,                                     # Min number of votes for valid line
                                                 minLineLength                                     =                                     5                                     ,                                     # Min allowed length of line
                                                 maxLineGap                                     =                                     10                                     # Max allowed gap between line for joining them
                                                 )

                         # Iterate over points
                         for                                     points                                     in                                     lines:
                                                 # Extracted points nested in the list
                                                 x1,y1,x2,y2                                     =                                     points[                                     0                                     ]
                                                 # Draw the lines joing the points
                                                 # On the original image
                                                 cv2.line(image,(x1,y1),(x2,y2),(                                     0                                     ,                                     255                                     ,                                     0                                     ),                                     2                                     )
                                                 # Maintain a simples lookup list for points
                                                 lines_list.append([(x1,y1),(x2,y2)])

                         # Save the result image
                         cv2.imwrite(                                     'detectedLines.png'                                     ,image)

总结过程

在图像分析环境中，图像中边缘段（即X，Y）的点坐标是已知的，因此在参数线方程中用作常数，而R（rho）和θ（θ）是我们寻求的未知变量。
如果我们绘制每个（θ）定义的可能（r）值，笛卡尔图像空间中的点映射到极性霍夫参数空间中的曲线（即正弦曲线）。这种点到曲线的变换是直线的Hough变换。
该变换通过将Hough参数空间量化为有限区间或累加器单元来实现。当算法运行时，每个（X，Y）被转换成一条离散的（r，0）曲线，沿着该曲线的累加器（2D数组）单元递增。
累加器阵列中产生的峰值有力地证明了图像中存在相应的直线。

Hough变换的应用：

它用于隔离图像中特定形状的特征。
能够容忍特征边界描述中的间隙，并且相对不受图像噪声的影响。
广泛用于条形码扫描、验证和识别

本文由 普拉蒂玛·乌帕迪亚 .如果你喜欢GeekSforgek，并想贡献自己的力量，你也可以使用写极客。组织或者把你的文章寄去评论-team@geeksforgeeks.org.看到你的文章出现在Geeksforgeks主页上，并帮助其他极客。如果您发现任何不正确的地方，或者您想分享有关上述主题的更多信息，请写下评论。
