大门| 2017年模拟大门|问题16

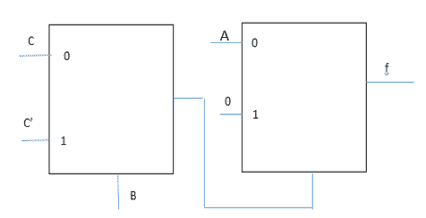

下图中使用两个输入多路复用器实现的布尔函数f为：

（A） AB’C+ABC’

（B） A’B’C+A’BC’

（C） A’BC+A’B’C’

（D） ABC+AB’C’ 答复: （D） 说明： 多路复用器（2X1）的输出可表示为： f=S’。L1+S.L2

对于上图，第一个多路复用器的输出将是B’C+BC’，它充当第二个多路复用器的选择线。因此 f=（B’C+BC’）’A+（B’C+BC’）。0 =（（B’C）’。（BC’’）A+0 =（B+C’）（B’+C）A =（BC+B’C’）A =ABC+AB’C’ 这个问题的小测验
